自鎖電路是電路中的一種，一旦按下開關，電路就能夠自動保持持續通電，直到按下其它開關使之斷路為止的電路。
1.三極管自鎖電路作用
可以將開關串聯在繼電器的主觸點（繼電器線圈）上。與此同時，將繼電器的一個空余的副觸點（常開觸點）與開關并聯（并且與主觸點接通）。這樣一來，按下開關，副觸點（常開觸點）吸合，電路通電；松開開關之后，由于副觸點已經吸合，并向繼電器主觸點的線圈供電，線圈反過來又保持副觸點吸合。再將線路從繼電器輸出端引出，電路就可以保持持續的通電了。
保持不間斷的通電狀態能保證機器設備正常運轉；同時也能防止進一步燒壞功率器件。

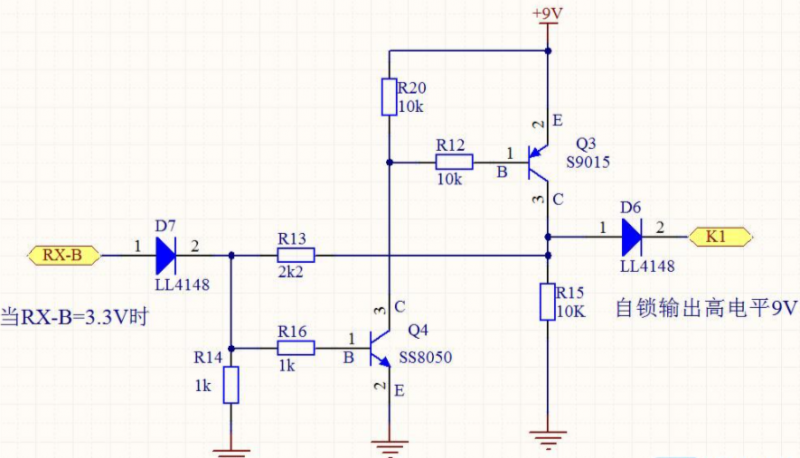

2.三極管自鎖電路圖
3.三極管自鎖電路原理
相觸發導通自鎖、再觸發斷開。相當于代替二只中間繼電自鎖。三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種電流控制電流的半導體器件·其作用是把微弱信號放大成幅度值較大的電信號，也用作無觸點開關。
啟動：電機啟動時，合上電源開關QS,接通整個控制電路電源。按下啟動按鈕其常開點閉合，接觸器線圈KM得電可吸合，并接在兩端的輔助常開同時閉合，
主回路中：主觸頭閉合使電動機接入三相交流電源啟動旋轉。
二次回路中:按鈕按下后把電送到KM線圈，KM輔助觸點接通后也為KM線圈供電，這樣就形成了兩路供電。
松開啟動按鈕時，雖然一路已經斷開，但KM線圈仍通過自身的輔助觸點這一通路保持給線圈通電，從而確保電機繼續運轉。這種依靠接觸器自身常開輔助觸點而使其線圈保持通電的方式，稱為接觸器自鎖，也叫電氣自鎖。這對起自鎖作用的輔助常開觸點稱為自鎖觸點，這段電路稱為自鎖電路。
可以將開關串聯在繼電器的主觸點（繼電器線圈）上。與此同時，將繼電器的一個空余的副觸點與開關并聯（并且與主觸點接通）。這樣一來，按下開關，副觸點（常開觸點）吸合，電路通電。
在電力電子器件驅動電路中，如果驅動IC沒有自鎖功能就需要加入自鎖電路。常用的最簡單的自鎖電路可以用兩個三極管來實現，也已經被廣泛使用。
