IGBT反并聯二極管的功能

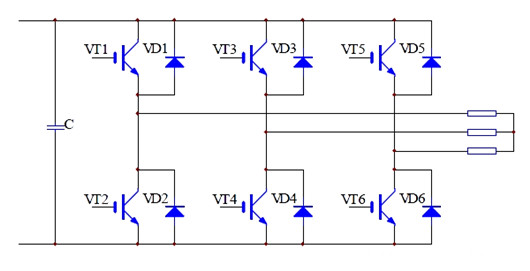

下圖是三相雙向逆變電路，圖中我們可以看到反并聯二極管的用法。
當輸入直流電壓高于負載反向電動勢時，它是一個逆變電路，將直流電變成峰值等于（或小于）直流電壓的交流電（波形由驅動信號決定，常用驅動信號是SPWM正弦脈寬調制，即正弦波交流電）。
當輸入直流電壓低于負載反向電動勢時，它是一個三相整流橋，此時來自負載的反向充電電流經整流橋流回直流電源，實現電剎車。
為什么要把兩者封裝在一塊。事實上大部分的IGBT應用都是上圖的電路（兩相、三相或更多相），封裝在一起可以降低成本、簡化電路、增加可靠性。而IGBT單獨使用時，反向二極管通常不起作用，也就不影響電路設計，只是要小心電線接反時可能導致電機誤動。
IGBT反并聯二極管反向恢復
二極管的反向恢復過程，實際上是其工作點從導通過度到截止。

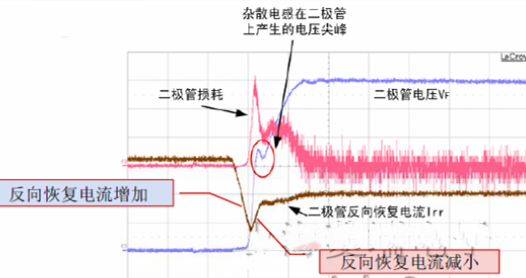

二極管從處于導通狀態到處于關斷的狀態，不是在一個時間點上完成的，而是在一段時間內完成的，這段時間伴隨著二極管兩端的電壓和流過它的電流的劇烈變化。

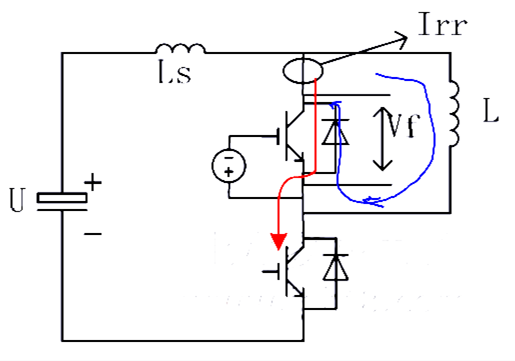

上圖，二極管本來在續流，藍色箭頭，即二極管處于正向導通狀態，下管IGBT打開之后，二極管的電流開始減?。ǚ较虺希钡阶兂?，然后反向增加到一個峰值（方向朝下，紅色箭頭），接著反向減?。ǚ聪虺拢t色箭頭）到0，此時二極管才完成了關斷過程。
所以反向尖峰電流是朝下的，這一點對理解退保和檢測中的假故障報錯很有幫助。
即二極管反向恢復尖峰電流是從下管的IGBT集電極C到發射極E，這個電流很大，上上圖中的紅色箭頭。
