1.單片機為什么不直接驅動負載？
2.單片機為什么一般選用三極管而不是MOS管？

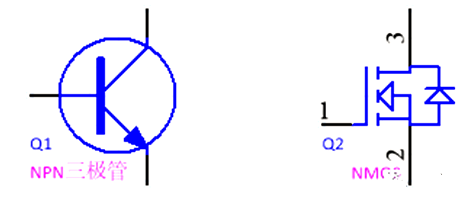

圖1
答：
1.單片機的IO口，有一定的帶負載能力。但電流很小，驅動能力有限，一般在10-20mA以內。所以一般不采用單片機直接驅動負載這種方式。
2.至于單片機為什么一般選用三極管而不是MOS管？需要了解三極管和MOS管的區別，如下：
①三極管是電流控制型，三極管基極驅動電壓只要高于Ube（一般是0.7V）就能導通。
②MOS管是電壓控制型，驅動電壓必須高于閾值電壓Vgs（TH）才能正常導通，不同MOS管的閾值電壓是不一樣的，一般為3-5V左右，飽和驅動電壓可在6-8V。
實際應用：
處理器一般講究低功耗，供電電壓也越來越低，一般單片機供電為3.3V，所以它的I/O最高電壓也就是3.3V。
①直接驅動三極管
3.3V電壓肯定是大于Ube的，所以直接在基極串聯一個合適的電阻，讓三極管工作在飽和區就可以了。Ib=（VO-0.7V）/R2。
圖2 驅動三極管示意圖
②驅動MOS管
通過前面也了解到，MOS管的飽和電壓>3.3V，如果用3.3V來驅動的話，很可能MOS管根本就打不開，或者處于半導通狀態。
在半導通狀態下，管子的內阻很大，驅動小電流負載可以這么用。但是大電流負載就不行了，內阻大，管子的功耗大，MOS管很容易就燒壞了。
所以，一般選擇I/O口直接控制三極管，然后再控制MOS管。

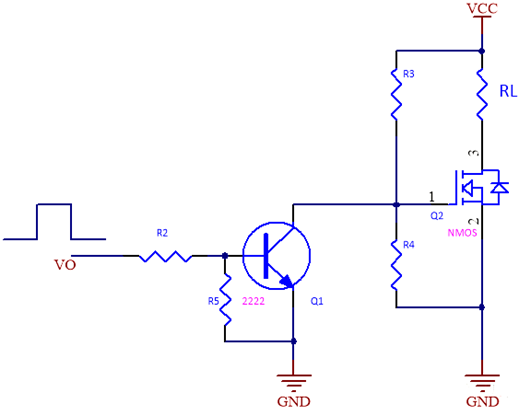

圖3 I/O口驅動三極管后再驅動MOS管
當I/O為高電平時，三極管導通，MOS管柵極被拉低，負載RL不工作。
當I/O為低電平時，三極管不導通，MOS管通過電阻R3，R4分壓，為柵極提供合適的閾值電壓，MOS管導通，負載RL正常工作。
一定要用三極管來驅動MOS管嗎？
那是因為三極管帶負載的能力沒有MOS管強，當負載電流有要求時，必須要用MOS管來驅動。
那可以用I/O口直接驅動MOS管嗎？答案是可以的，但這種型號難找。
