通常情況下的三極管(或者M(jìn)OS管)驅動電路如下所示，使用LED代替負載(例如電機或者其他等)，當三極管基極的控制IO輸出高電平時三極管導通，LED燈亮，當三極管基極的控制IO輸出接低電平時，LED燈滅;然而，你有沒有想過，萬一MCU程序跑飛了，或者M(jìn)CU失效了，那么IO的電平的狀態便有可能為高電平，且無法被控制。那么此時LED燈是不是就恒亮了?(LED換成電機的話就是電機常轉!)

那么如何解決這個問題呢?那么可以換種控制方式，不再使用高低電平控制LED燈的亮和滅，而是使用PWM的有無控制亮或者滅。此時只需要在三極管基極加入一個半波倍壓整流的電路，便可實現用PWM的有無控制LED的亮滅。

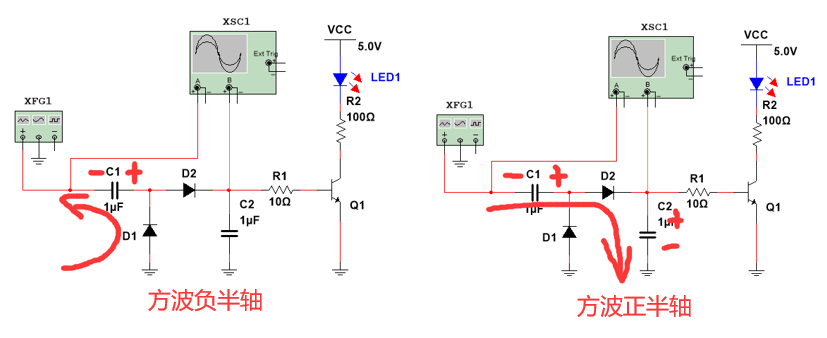

原理如上圖所示，由于有電容C1所以方波去掉直流分量，那么就是一個偏置為0的交流信號;那么當方波處于負半軸時，MCU的IO會通過D1給電容C1充電，C1的左負右正;當方波處于正半軸時，由于電容兩端的電壓不能突變(此時將C1可以等效成一個串聯的電池)，所以MCU輸出的正半軸電壓疊加C1兩端的電壓通過給D2二極管給C2充電;然后，當C2兩端的電壓充過Q1的導通電壓Vbe時，三極管便導通了，LED亮;如若MCU程序跑飛了，或者失效了(無法輸出PWM波)，IO口落到高電平或者低電平，均不能使LED亮。便由此增加了電路的可靠性，測試仿真波形如下所示。
