H橋電路（H-Bridge Circuit）是一種電子電路配置，能夠使電流在兩個方向上流動，從而控制如直流電機等負載的方向和速度。這種電路因其結構類似于字母“H”而得名，它廣泛應用于電機驅動、電源轉換等領域。
有刷直流電機通常具備兩個電源接線端子，通過這兩個端子施加電壓以驅動電機。這兩個端子存在以下四種基本的連接方式：
兩個端子都未與任何電路連接。（如果一端連接而另一端未連接，情況亦相同）
將直流電源的正極（+）連接到一個端子，負極（-）連接到另一個端子。
以與第二種方式相反的極性將直流電源連接到電機。
將兩個端子直接相連。

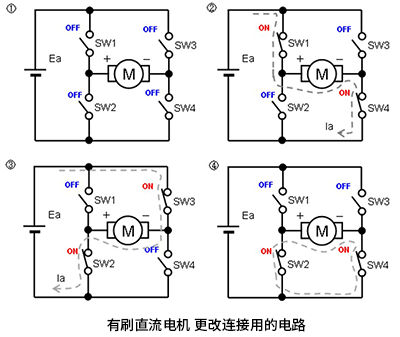

這四種狀態可以通過使用四個開關組成的電路來實現，這種電路因其結構類似字母“H”而被稱為“H橋電路”（亦稱為“全橋電路”）。
控制方式：
H橋電路可以通過多種方式進行控制，包括手動控制、微處理器控制或?qū)Ｓ秒姍C(jī)驅動器芯片?？刂菩盘?hào)必須確保在任何時候只有一個高邊和一個低邊開關同時閉合，以防止短路，這稱為“擊穿”。為了避免這種情況，通常會在開關之間加入死區時間（dead time），即一段時間內所有的開關都是斷開的。
注意事項：
在使用H橋電路時，需要注意以下幾點：
確保開關的控制邏輯正確，避免擊穿。
根據負載的電流和電壓選擇合適的開關元件。
考慮散熱問題，因?yàn)殚_關在工作時會產生熱量。
如果需要處理大功率負載，可能需要使用隔離驅動和保護電路。
