現在正是夏天最熱的時間段，因此風扇作為解暑神器，廣泛存在家家戶戶，日日夜夜不停的搖頭工作。這個東西正常搖起來帶給人的體驗是非常舒服，但是當你不小心碰到它告訴旋轉的葉片時，那將是另一番慘烈的景象。因此基于以上，今天給大家分享一個電動風扇防范身體觸碰以及觸電自動停止的電路，并和大家一起學習，分析，提升。

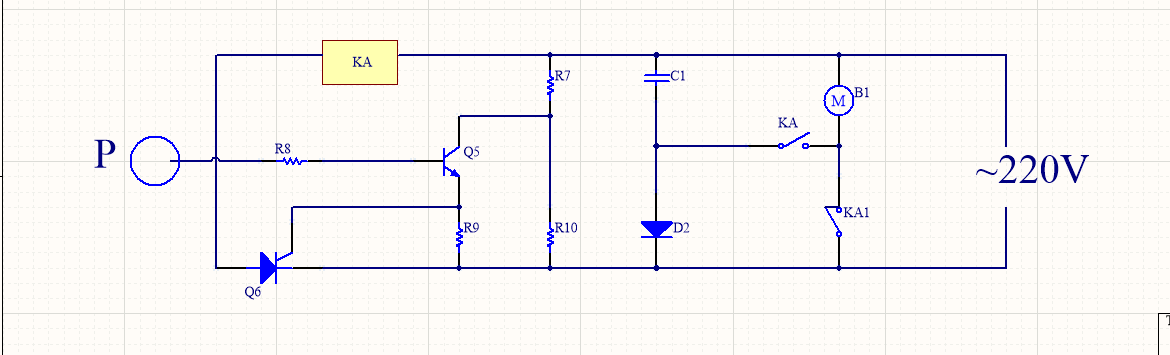

上圖即為非常實用的一種電動風扇防身體觸碰的電路圖，此電路圖中，最后作用吧控制的對象便是電動風扇的電動機B1,只有電機停了，風扇才會徹底安全。它的基本原理是這樣的：當人的手碰到電風扇的外面的金屬大罩子P時，電路立即響應，并切斷電源，對電機實施緊急制動，最后使電動風扇停止轉動。

上圖中的基本控制原理：采用晶閘管Q6來實現控制，然后通過中間繼電器KA去控制風扇的轉動。主要由一下幾部分構成。

1.主要運行電路：繼電器KA以及電動機B1。

2.主要控制電路：三極管Q5,晶閘管Q6,繼電器KA，眾多電阻以及電動風扇的大金屬保護罩P等等。

3.制動電路：電容C1，二極管D2，以及KA常開觸點等組成。

下面具體分析此原理圖。

當我們正常接通電源時，電動風扇正常工作，人體沒有碰到金屬罩，三極管Q5處于截止?fàn)顟B(tài)，晶閘管Q6處于關斷狀態，繼電器KA處于釋放的狀態，因此它的常閉觸點閉合，常開觸點斷開，電動機M正常旋轉，220V市電向電容C1充電，為緊急制動電機B1做準備。

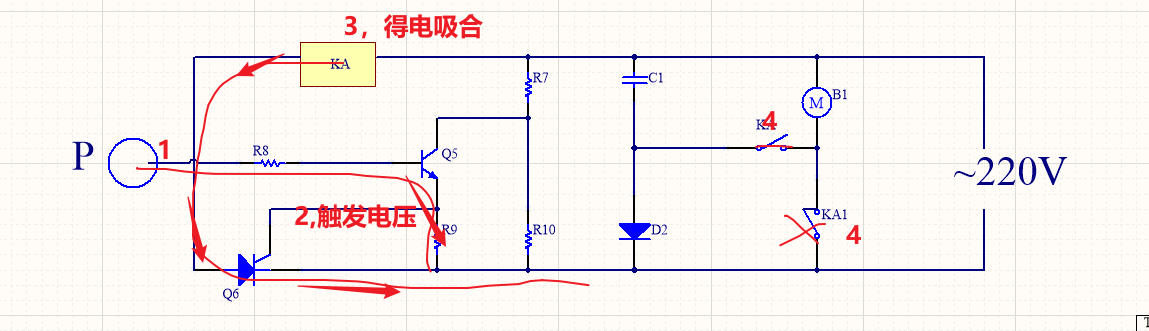

當人體某個部位碰到電動風扇的大金屬罩P時，發生第一步，圖中紅色1，人身體上的感應信號經過電阻R8加到三極管Q5的基極，驅動打開三極管Q5,此時電阻R9上便會形成一個壓降，發生第二步，圖中紅色2，晶閘管Q6的控制極因得到電壓而觸發導通，緊接著第三步，圖中紅色，繼電器KA因?yàn)榈秒姸希藭r繼電器的觸點會發生變化，它的常閉觸點斷開，迅速切斷電動機B1的電源。它的常開觸點閉合，將電容C1的電加到電機B1上，以便快速的制動電機B1，防止人體被扇葉傷害到。
