二極管作為電子電路中不可或缺的半導體器件，憑借其單向導電特性，在整流、開關控制及過壓保護等電路中發揮著關鍵作用。在高頻和高速開關電路中，二極管的反向恢復時間成為影響電路效率和穩定性的核心參數。本文將深入解析二極管反向恢復時間的形成機制、對電路的影響及優化策略，并結合實際應用案例進行分析。

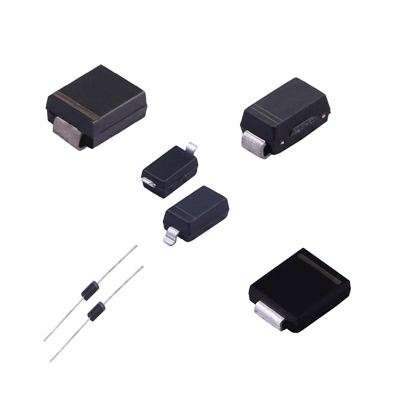

一、二極管的反向恢復時間
反向恢復時間是指二極管從正向導通狀態切換到反向截止狀態時，電流完全衰減至零所需的時間。理想情況下，電流應立即停止，但實際二極管內部的載流子存儲效應會導致電流無法瞬間消失，必須經過短暫的反向電流階段才能完全截止。
二、反向恢復時間的形成機制
載流子存儲效應
在正向導通期間，PN結中的少數載流子注入到相鄰區域，形成一定的載流子濃度。當切換到反向偏置時，這些積累的少數載流子需要時間復合或擴散完畢，從而延長了反向恢復時間。
PN結內建電場的作用
PN結的內建電場在正向導通和反向偏置切換時會影響載流子的移動速度。反向電壓施加后，內建電場加速少數載流子的漂移，但由于部分載流子仍需通過擴散清除，因此延長了恢復時間。
結電容和寄生參數的影響
二極管的結電容和寄生電感會顯著影響反向恢復特性。在高速開關電路中，寄生電感會導致電流變化率降低，而較大的結電容會存儲更多電荷，增加載流子清除所需的時間。
制造工藝和材料特性
不同類型的二極管在制造工藝和材料選擇上存在差異，直接影響其反向恢復性能。例如，快恢復二極管通過特殊摻雜和結構設計減少載流子存儲效應，顯著縮短恢復時間。
三、反向恢復時間對電路的影響
開關損耗增加
在開關電源和逆變器等電路中，較長的反向恢復時間會導致開關管在導通和關斷過程中承受更大的反向恢復電流，增加開關損耗，降低系統效率。
電磁干擾（EMI）問題
反向恢復電流的急劇變化會在電路中引入高頻噪聲，成為電磁干擾的主要來源，尤其在高速開關應用中更為明顯。
電路穩定性下降
過長的反向恢復時間可能引發電路中的振蕩現象，影響信號完整性，甚至導致誤觸發或功能異常。
四、優化二極管反向恢復時間的策略
選擇合適的二極管
在高速開關電路中，建議選用快恢復二極管（FRD）或肖特基二極管（Schottky），因其具備較短的反向恢復時間，能夠有效降低開關損耗和電磁干擾。
優化電路設計
通過減少電路的寄生電感和電容，可以有效降低反向恢復帶來的不良影響。合理配置緩沖電路也有助于降低開關尖峰電流，改善系統性能。
控制工作環境
二極管的反向恢復時間與溫度密切相關。適當?shù)纳岽胧┖蜏囟瓤刂瓶梢詼p少高溫對載流子復合速率的負面影響，優化反向恢復特性。
五、實際應用案例分析
以高頻DC-DC變換器為例，工程師傾向于選用反向恢復時間僅為幾十納秒的快速恢復二極管，以減少開關損耗和電磁干擾（EMI）。相比之下，普通整流二極管的較長恢復時間不僅會降低系統效率，還可能導致輸出電壓不穩定，產生波動。
六、總結
二極管的反向恢復時間由載流子存儲效應、PN結內建電場、結電容及工藝特性等多種因素共同決定。在高速、高頻電路中，反向恢復時間對系統效率和穩定性具有重要影響。通過選擇適合的器件、優化電路設計以及改善工作環境，可以有效降低反向恢復時間，提升電子系統的整體性能。
