電動車防盜報警器電路解析
電動車防盜報警器的喇叭驅動電路,核心在于壓電陶瓷蜂鳴片的驅動發聲機制。

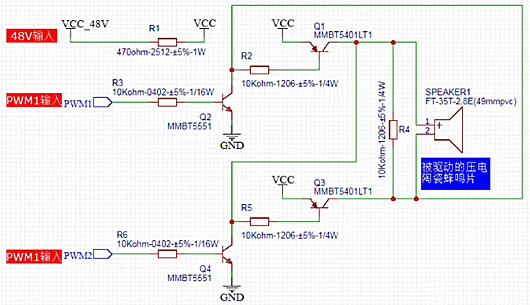

電路圖中,最右側的 SPEAKER1 為壓電陶瓷蜂鳴片,型號是 FT - 35T - 2.8E,配備直徑 49mm 的 PVC 膜。


以輸入電壓 48V 為例進行說明。PWM1 和 PWM2 是兩個關鍵的輸入控制信號,實質上是音頻信號。這兩個信號不能同時處于高電平狀態,否則會導致短路。

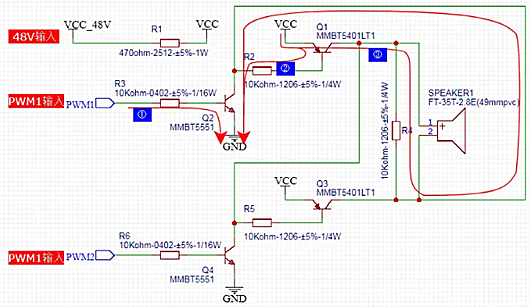

當 PWM1 處于高電平、PWM2 處于低電平時,Q4 和 Q3 不導通,此時蜂鳴片通過 Q2 和 Q1 導通來驅動發聲,導通過程如下:
PWM1 高電平使 Q2 的 be 極正向?qū)ā?/div>
主站蜘蛛池模板:
中文字幕久区久久中文字幕|
精品欧美h无遮挡在线看中文
|
亚洲国产成人无码av在线播放|
免费网站看V片在线毛|
欧美黑人又粗又大xxx|
人妻在线无码一区二区三区|
国产亚洲欧美在线人成aaaa|
丝袜美腿一区二区三区|
国产好大好爽久久久久久久|
久久综合色之久久综合|
久久99精品九九九久久婷婷|
在线播放黄色av|
日本熟妇浓毛|
日本在线中文字幕三区|
人妻少妇精品一区二区三区|
亚洲a级毛片|
白白发布视频一区二区视频|
av激情亚洲|
国产精品无遮挡猛进猛出|
黄av在线|
日韩成人综合|
精品动漫一区二区无遮挡|
日韩麻豆国产精品欧美|
激情综合丁香五月|
亚洲avav天堂av在线网爱情|
久久国产精品久久w女人spa|
中文字幕日韩国产精品|
国产欧美va欧美va香蕉在线观
|
人妻丰满熟妇αv无码|
极品熟妇大蝴蝶20p|
色二区|
人妻系列国产精品|
亚洲香蕉视频天天爽|
中文字幕无码免费久久99|
国产毛片久久久久久美女视频|
肉体暴力强伦轩在线播放|
国产精品美女自慰喷水|
性夜夜春夜夜爽aa片a|
玩弄放荡人妻少妇系列|
天海翼无码在线|
国产成人无码aa精品一区|
Q2 導通后,Q1 的 eb 極正向?qū)ā?/div>
Q1 導通,進而驅動壓電陶瓷蜂鳴片發聲。

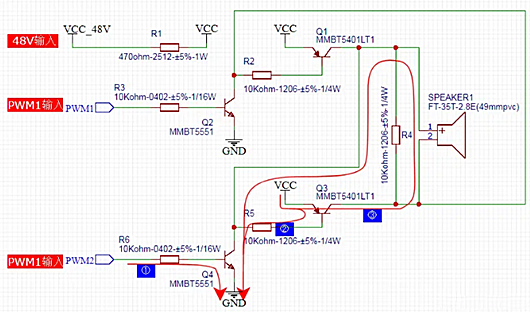

相反地,當 PWM2 為高電平、PWM1 為低電平時,Q2 和 Q1 不導通,蜂鳴片則通過 Q4 和 Q3 導通來驅動發聲,具體過程為:
PWM2 高電平使 Q4 的 be 極正向?qū)ā?/div>
Q4 導通后,Q3 的 be 極正向?qū)ā?/div>
Q3 導通,驅動壓電陶瓷蜂鳴片發聲。

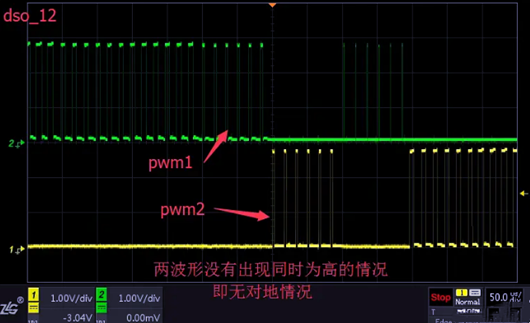

利用示波器測量 PWM1 和 PWM2 的實際控制波形可以發現,兩者不會同時出現高電平。若出現同時高電平的情況,Q1、Q2、Q3、Q4 會同時導通,導致電源 VCC 直接對地短路。

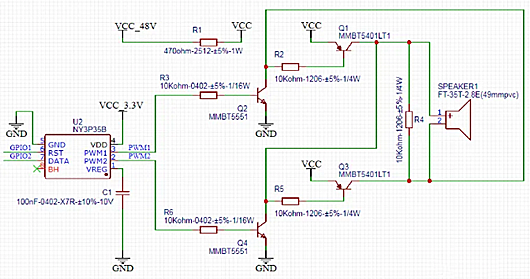

PWM1 和 PWM2 信號可以由語音芯片產生,這里以 NY3P35B 為例進行說明??梢詫⒅付曇粑募涍M該芯片,通過 GPIO1 和 GPIO2 兩個信號對語音芯片進行控制。


注意事項
電路圖中已標注各元器件參數,在元器件選型時需特別留意。鑒于電路在較高的 48V 直流電壓下工作,三極管需選用高耐壓型號,其中 NPN 三極管選用 MMBT5551,PNP 三極管選用 MMBT5401LT1。對于需承受高壓的電阻,應選用 1206 封裝,因為 0402 封裝的耐壓性能不足。
