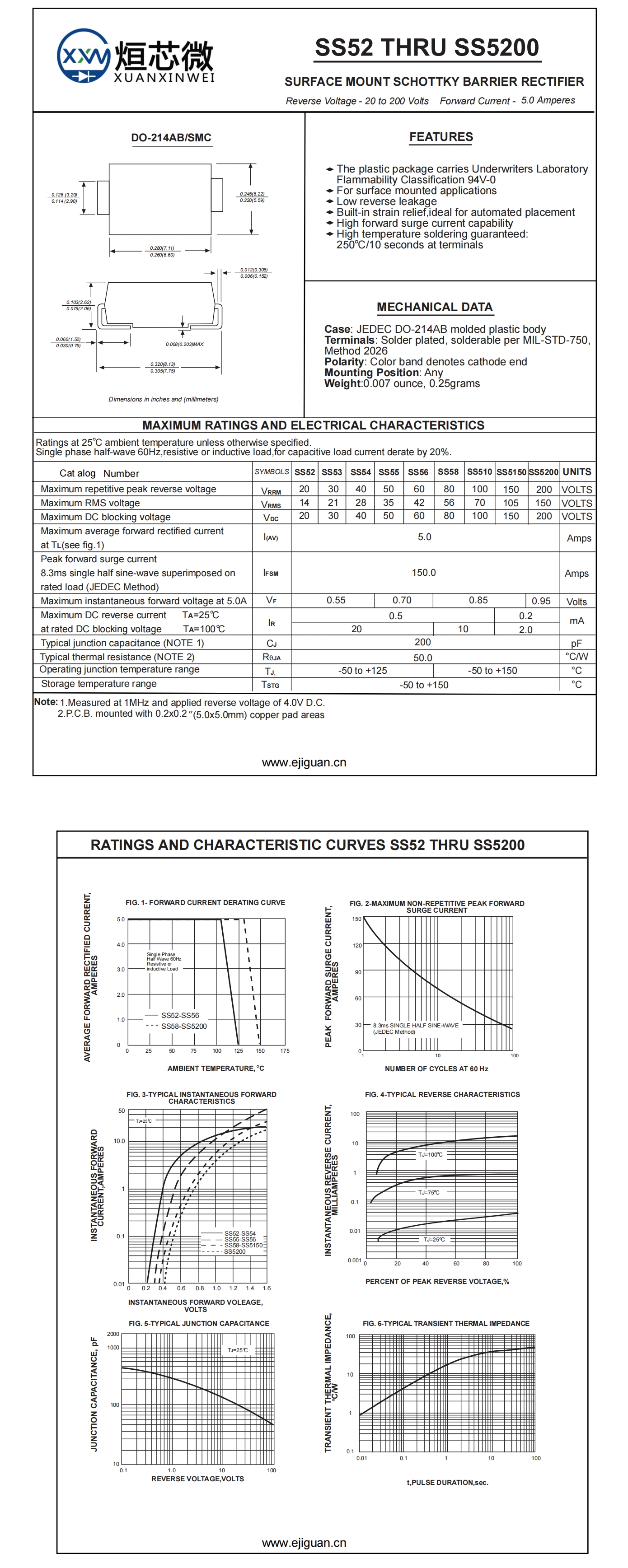

一、核心參數解析

（一）正向電流與壓降

SS54二極管具備出色導通性能，其最大整流平均輸出電流（IF）可達5.0A，表明該二極管在標準工作狀態下能夠持續承受5.0安培的正向電流，確保電路中電流的穩定傳輸。同時，該二極管的最大正向壓降（VF）為0.55V，意味著在通過額定正向電流時，二極管兩端所產生的電壓降僅0.55伏特，較低的正向壓降有助于減少電路中的能量損耗，提升整體能效。

（二）反向耐壓與浪涌電流

在反向電壓承受能力方面，SS54二極管的最大反向重復峰值電壓（VRRM）為40V。一旦施加在其兩端的反向電壓超出40伏特，二極管可能會遭受不可逆的損壞，因此在實際應用中需確保工作電壓始終低于該閾值。此外，該二極管擁有高達120A的最大正向不重復浪涌電流（IFSM），能夠在極短時間內承受150安培的正向沖擊電流，這使其適用于需要應對電流瞬變的嚴苛環境，如工業電源、新能源汽車等領域，為電路提供可靠保護。

二、封裝規格與物理特性

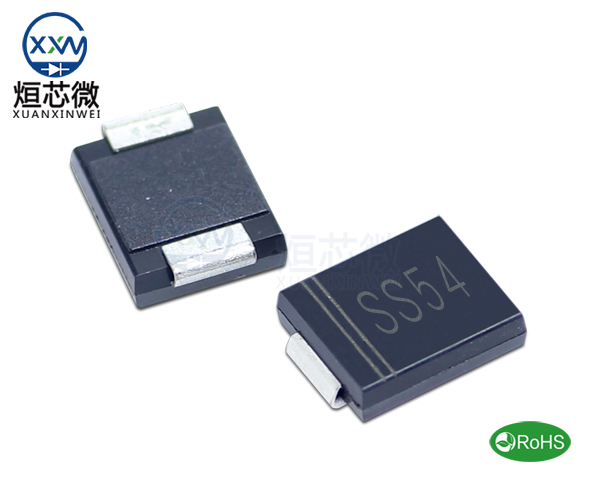

SS54二極管常采用DO-214AB封裝形式，尺寸為4.50mm×2.80mm，高度為2.42mm，緊湊的封裝尺寸便于在高密度電路板上進行表面貼裝，滿足現代電子設備對小型化、輕薄化的需求。其封裝結構堅固，能夠承受一定的機械應力和熱應力，保證在各種復雜工作條件下的穩定性和可靠性。

三、應用領域拓展

（一）極性保護

SS54二極管可用于防止因電池等電源極性接反而導致的電路損壞。在許多電子設備中，如便攜式儀器、通信設備等，將其與電源輸入端串聯，當電源極性正確時，二極管導通，電路正常工作；若電源極性接反，二極管則處于截止狀態，阻斷電流流通，從而保護后端電路免受反向電壓的沖擊，避免貴重元件的損壞。

（二）高頻逆變應用

憑借肖特基二極管固有的快速恢復特性，SS54在高頻逆變電路中表現出色。在高頻DC-AC逆變器中，如光伏逆變器、不間斷電源（UPS）等設備，該二極管能夠高效地對高頻電流進行整流和續流，減少開關損耗，提高逆變器的轉換效率和功率密度，確保輸出電流的穩定性和可靠性，滿足對電能質量要求較高的應用場景。

（三）電流調節與保護裝置

可作為電流調節器，在某些需要穩定電流輸出的電路中，通過與限流電阻等元件配合，實現對負載電流的精確控制和調節。同時，它也可用作保護裝置，例如在電機驅動電路中，防止電機啟動和停止瞬間產生的電流沖擊對驅動芯片等關鍵部件造成損害，延長設備的使用壽命，提高系統的穩定性和安全性。

四、封裝細節與可靠性優勢

SS54二極管采用DO-214AB封裝，不僅尺寸小巧，還具備優良的散熱性能。其封裝結構設計合理，能夠有效散發工作過程中產生的熱量，降低芯片溫度，確保二極管在長時間高負荷運行下的性能穩定。此外，該封裝形式具有良好的電氣絕緣性能，能夠有效防止漏電和電氣干擾，提高電路的安全性和可靠性。在質量控制方面，SS54二極管經過嚴格的篩選和測試流程，包括耐壓測試、電流容量測試、高溫老化測試等多項嚴苛檢驗，以確保每一批次的產品都符合高標準的質量要求，為客戶提供值得信賴的高品質二極管產品。
